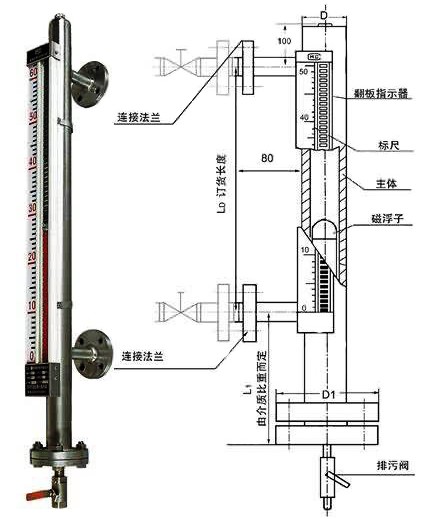

顶装磁翻板液位计结构如下图所示:
系统构成及接线：
1、上下限开关输出：
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传：
由测量单元和变送单元两部分组成。
3、本安防爆：
a 带本安防爆，上、下限开关输出型：
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。（图三）
b 带本安防爆远传型：
适合使用于∏类电气设备（工厂用）、C级气体，zui高表面温度组别T4（135℃）。
c 使用注意事项：
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF
顶装磁翻板液位计选型表： 型号 | 代码 | 说明 | HC-UHZ-52 | | 磁性翻板液位计 | 液位计类别 | 0 | 翻板指示 | 1 | 电远传带翻板 | 液位计型号 | 0 | 基型 | W | 保温型 | D | 插入型 | J | 耐腐型 | S | 防霜型 | Z | 保温耐腐型 | Y | 插入耐腐型 | 报警控制 | 0 | 无报警 | 1 | 带上限 | 2 | 带下限 | 3 | 带上下限 | 浮子材质 | P | 不锈钢 | L | 防锈铝 | T | 钛 | S | PVC塑料 | F | 氟塑包裹 | 主体材质 | P | 不锈钢 | L | 防锈铝 | T | 钛 | S | PVC塑料 | F | 氟塑管 | PF | 内衬四氟 | PP | 内衬丙烯 | PE | 内衬乙烯 | 连接法兰 | DN | 表一 | 介质温度 | | 表二 | 实际使用压力 | | 表三 | 介质比重 | | 要注明 | 订货长度 | | 要注明 | | | /B | 防爆型 |
表一： 公称压力 | Mpa | Kgf/ cm2 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | 代号 | 不锈钢 | A | B | C | D | E | F | G | H | I | J | 碳钢 | a | b | C | d | e | f | g | h | i | j | 法兰标准 | HG20593-97 DN20（RF） | HG20595-97（RF）DN20 | H12-0-2 | H12-0-3 |
表二： 介质温度 | -40～0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤350℃ | ≤480℃ | 代号 | A | B | C | D | E | F | G |
表三： 使用压力 （实际） | Mpa | Kgf/ cm2 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | 代号 | A | B | C | D | E | F | G | H | I | J |
顶装磁翻板液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。 |
